MPPT SR-ML 12/24/36 / 48V Solarregler
Der Solarregler stellt die Spannung des Solarmoduls auf die beste Batterieleistung ein. Der Laderegler erkennt automatisch die Nennspannung von 12 V / 24 V / 36 V / 48 V. Im Vergleich zum herkömmlichen PWM-Controller kann der MPPT-Controller die maximale Leistung des Batteriepaneels ausüben, wodurch ein größerer Ladestrom bereitgestellt werden kann. Im Allgemeinen kann MPPT im Vergleich zu PWM-Controllern den Stromverbrauch um 15% bis 20% steigern. Der MPPT-Controller kann die Parameter von Zeit zu Zeit an unterschiedliche Bedingungen anpassen, sodass sich das System immer in der Nähe des maximalen Betriebspunkts befindet. Der gesamte Vorgang ist vollautomatisch und erfordert keine Anpassungen durch den Benutzer.
Optimale Batterieladung für verschiedene Batterietypen
Um die optimale Batterieladung zu gewährleisten lässt sich das integrierte mehrstufige adaptive Ladegerät genau auf den eingesetzten Batterietyp einstellen. Durch die weiten Konfigurationsmöglichkeiten lassen sich unter anderem Ladespannung, Entladeschlussspannung und Erhaltungsladung einfach über das eingebaute LCD Display genau auf den verwendeten Batterietyp beispielsweise Blei, AGM, Gel oder Lithium LiFePO4 Batterien einstellen.
Eingebautes Display zur Überwachung und Konfiguration
Über das eingebaute LCD Display lassen sich für den Betrieb wichtige Werte wie beispielsweise Batteriespannung, Ladezustand, PV-Spannung und Leistung einfach überwachen. Zudem dient das Display zur Fehleranzeige, die eine schnelle Erkennung und Behebung von Problemen ermöglicht.
Spezifikationen:
- Modell (optional): ML4860
- Systemspannung: 12V / 24V / 36V / 48V automatisch
- Leerlaufstromverbrauch: 0.7 W ~ 1.2 W.
- Batteriespannung: 9V ~ 70V
- Nennladestrom: 60A
- Photovoltaikanlage: 800 W / 12 V; 1600 W / 24 V; 2400 W / 36 V; 3200 W / 48 V;
- Umwandlungseffizienz: ≤98%
- MPPT-Tracking-Effizienz:> 99%
- Schutzstufe: IP32
- Kommunikationsmethode: RS232/RS485

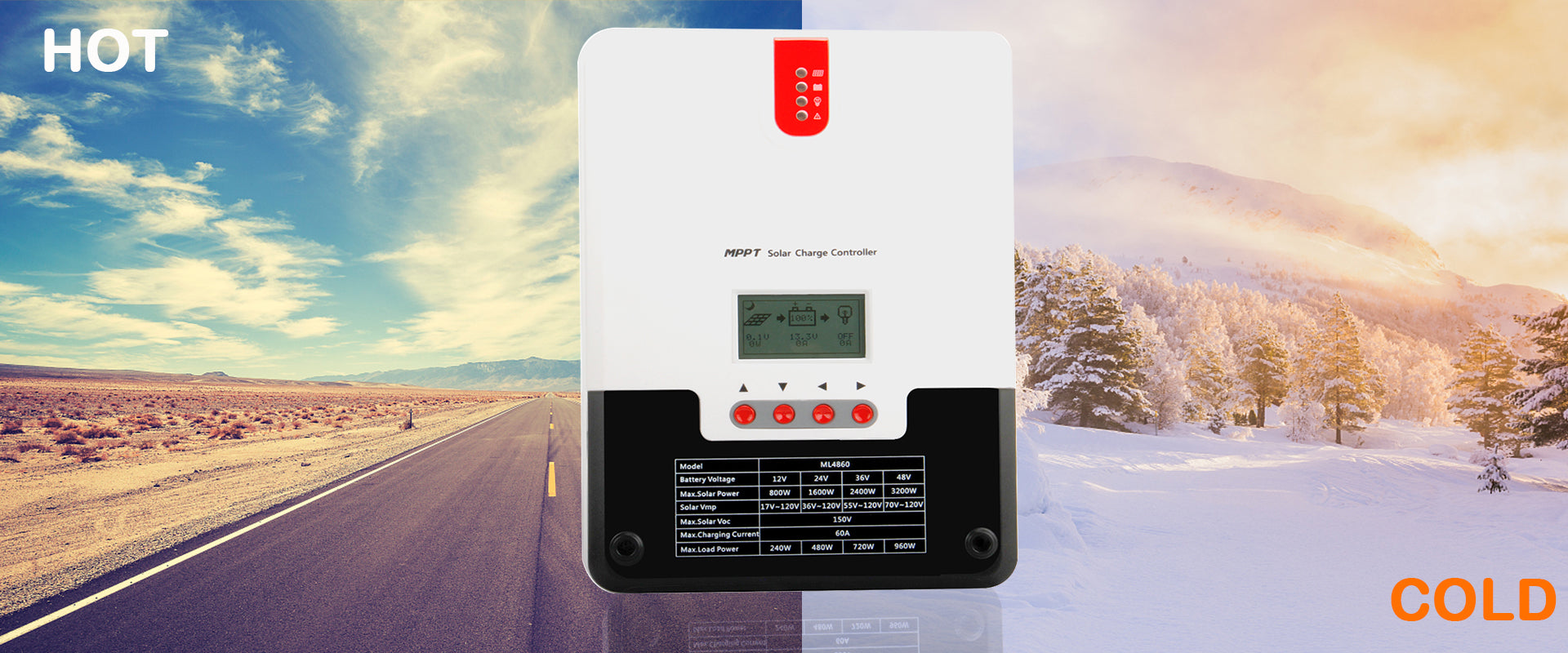

- Arbeitstemperatur: -35 ℃ ~ + 45 ℃
- Höhe: ≤3000m
Hauptvorteile:

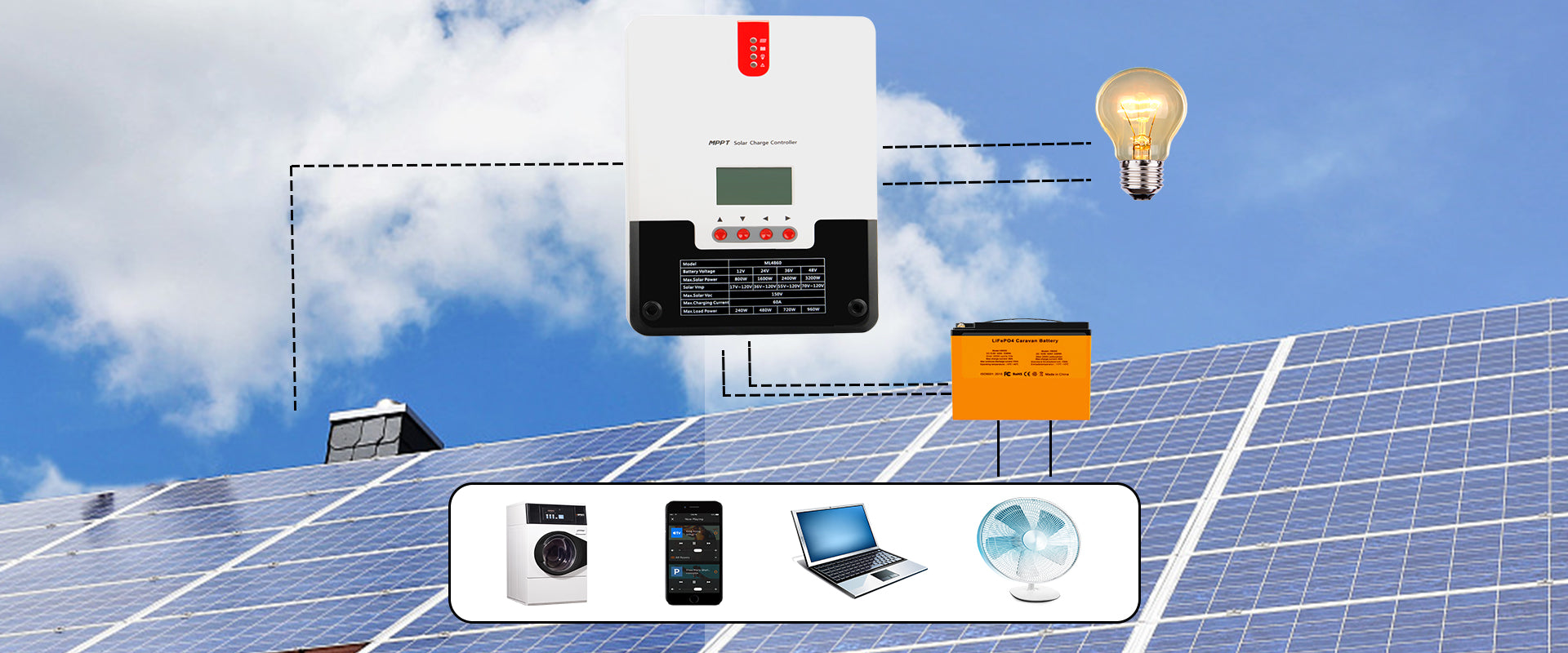

【Support】 --- Dieses Produkt unterstützt eine Vielzahl von Ladevorgängen für Batterien, einschließlich Gel-Batterien, versiegelte Batterien, offene Batterien und Lithium-Batterien. Es wird in netzunabhängigen Photovoltaikanlagen eingesetzt, um die Arbeit von Sonnenkollektoren, Batterien und Lasten zu koordinieren.
【LCD-Anzeige】 --- Dieses Produkt verwendet einen LCD-Bildschirm, um den Betriebsstatus, Betriebsparameter, Steuerprotokolle, Steuerparameter usw. dynamisch anzuzeigen. Es verfügt über eine Fehler-LED-Anzeige und eine Anzeige abnormaler Informationen auf dem LCD-Bildschirm, die für Benutzer zur Beurteilung von Systemfehlern geeignet ist .
【Flexibel】 --- Der Controller verwendet das Standard-Modbus-Kommunikationsprotokoll. Benutzer können verschiedene Parameter einfach mit Schaltflächen anzeigen und die Steuerparameter nach Bedarf an unterschiedliche Systemanforderungen anpassen.
【Sicherheit】 --- Der MPPT Solar Charge Controller kann die von Solarmodulen erzeugte Strommenge in Echtzeit erfassen. Wenn die Panel-Leistung zu groß ist und der Ladestrom größer als der Nennstrom ist, reduziert der Controller die Ladeleistung automatisch auf einen niedrigeren Nennladestrom. Arbeitsplätze.
Andere Eigenschaften:
- Die automatische Erkennung der Batteriespannung wird unterstützt.
- Design aus Aluminiumdruckguss zur Wärmeableitung.
- Mit einer Temperaturkompensationsfunktion kann der Controller die Lade- und Entladeparameter automatisch anpassen, um die Lebensdauer des Akkus zu verlängern.
- Die Funktion zur Speicherung historischer Daten ist verfügbar und Daten können bis zu einem Jahr gespeichert werden.
- Über den RS232/RS485-Anschluss kann der mit dem Bluetooth-Modul BT-1 kommunizieren.
