Parameter | Wert |

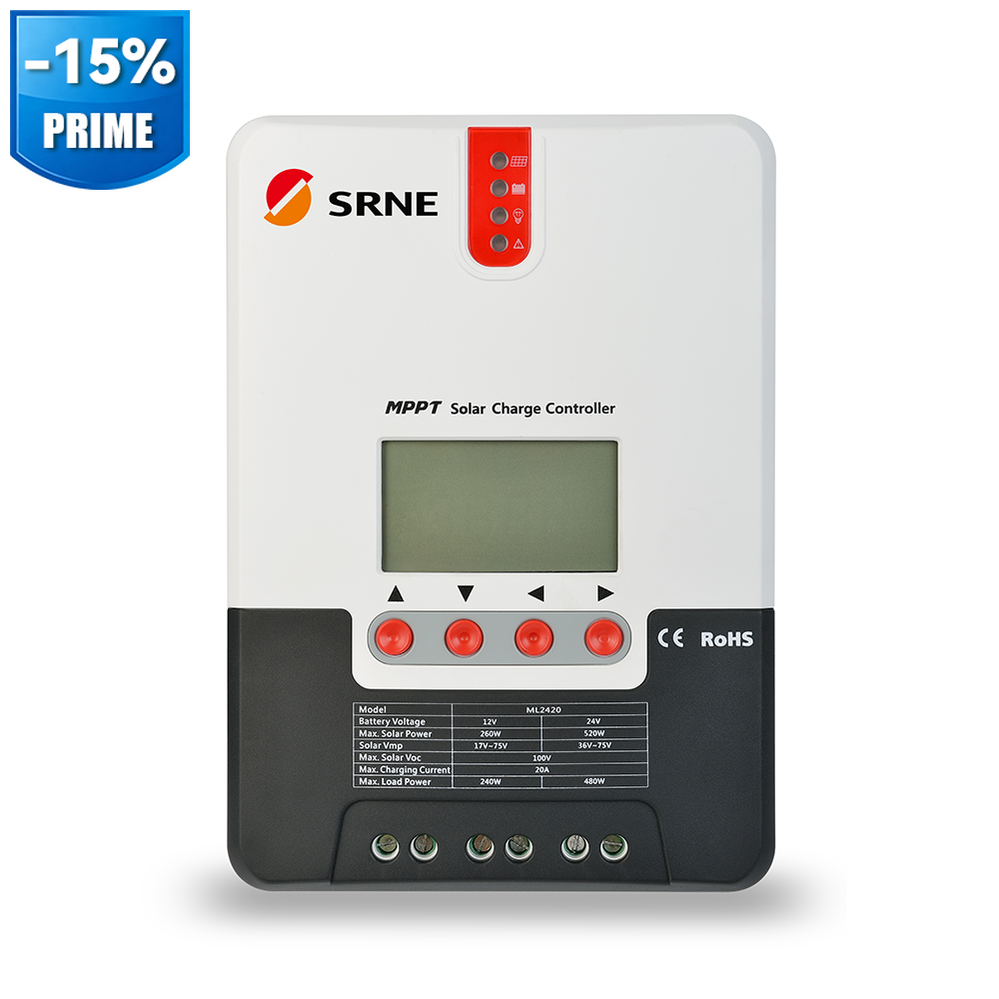

Modell | ML2420 |
Systemspannung | 12V/24V Auto |
Leerlaufverlust | 0.7W to 1.2W |
Batteriespannung | 9V to 35V |
Max.Solareingangsspannung | 100V(25℃) 90V(-25℃) |
Max.Spannungsbereich der Steckdose | Batteriespannung+2V to 75V |
Nennladestrom | 20A |
Nennlaststrom | 20A |
Max.kapazitive Belastbarkeit | 10000uF |
Max. Eingangsleistung der Photovoltaikanlage | 260W/12V, 520W/24V |
Konvertierungseffizienz | ≤98% |
MPPT-Tracking-Effizienz | >99% |
Temperaturkompensationsfaktor | >-3mv/℃/2V(Standard) |
Betriebstemperatur | -35℃ to +45℃ |
Schutzgrad | IP32 |
Gewicht | 1.4KG |
Kommunikationsmethode | RS232 |
Höhe | ≤ 3000m |
Produktabmessungen | 210*151*59.5mm |
No. | Item | No. | Item |
① | Ladean Indikator | ⑩ | Batterie "+" Schnittstelle |
② | Batteriean Indikator | ⑪ | Batterie "-" Schnittstelle |
③ | Load Indikator | ⑫ | Load Sie die "+" Schnittstelle |
④ | Anomalie Indikator | ⑬ | Load Sie die "-" Schnittstelle |
⑤ | LCD Bildschirm | ⑭ | Schnittstelle zur externen Temperaturmessung |
⑥ | Bedientasten | ⑮ | RS232-Kommunikationsschnittstelle |
⑦ | Installationsloch | ||
⑧ | Solarpanel "+" Schnittstelle | ||
⑨ | Solarpanel "-" Schnittstelle |
Schritt 1: Wählen Sie den Installationsort.
Installieren Sie den Solar laderegler MPPT nicht an einem Ort, der direkter Sonneneinstrahlung, hohen Temperaturen oder dem Eindringen von Wasser ausgesetzt ist, und stellen Sie sicher, dass die Umgebung gut belüftet ist.
Schritt 2:
Platzieren Sie zunächst die Installationsführungsplatte an der richtigen Position, markieren Sie die Montagepunkte mit einem .
Markierungsstift, bohren Sie dann an den 4 markierten Punkten vier Montagelöcher und setzen Sie die Schrauben ein.
Schritt 3: fester Solar laderegler MPPT.
Richten Sie die Befestigungslöcher des Solar laderegler MPPT auf die Schrauben aus, die in Schritt 2 angebracht wurden, und montieren Sie den Solar laderegler MPPT darauf.
Schritt 4: Verdrahtung.
Entfernen Sie zunächst die beiden Schrauben am Solar laderegler MPPT und beginnen Sie dann mit der Verkabelung.
Um die Installationssicherheit zu gewährleisten, empfehlen wir die folgende Verdrahtungsreihenfolge; Sie können sich jedoch dafür entscheiden, dies nicht zu befolgen.
Die Bestellung wird nicht ausgeführt und es entsteht kein Schaden für den Verantwortlichen.
